C30

Avec contacts coupants; IP00

C’est un dispositif qui se verrouille libre de tension, la position de verrouillage est effectué par la force d’un ressort intégré dans l’electro-aimant, le déverrouillage est produit au moyen d’un signal électrique.

La clé a deux positions et est solidaire à une came qui actionne les micros incorporés. Dans la position de verrouillage, il n’est pas possible d’extraire la clé. Pour l’extraire, il est nécessaire de déverrouiller le verrou.

Le nombre de micros, ainsi que son mode de fonctionnement (NA, NC ou une combinaison des deux), dépendent de l’application.

Applications : protection assurée aux personnes contre des accidents électriques fortuits, se monte à l’intérieur de l’avant des équipements électriques à haute, moyenne et basse tension, dans toutes les applications qui exigent l’envoi ou le retrait d’un signal électrique à un dispositif déterminé, par un actionnement de sécurité mixte (bouton/tour clé).

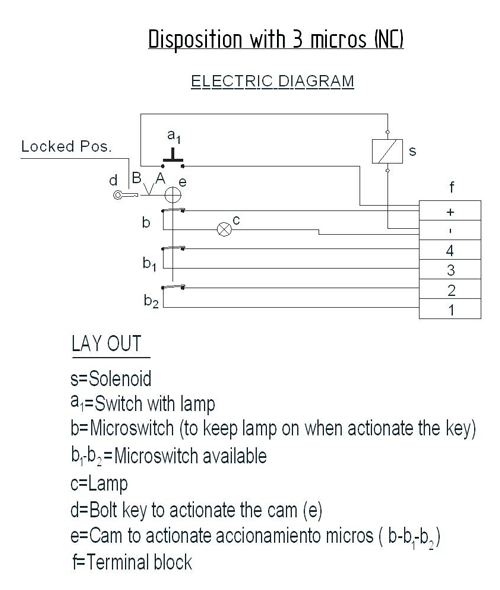

Fonctionnement

Lorsque l’on souhaite manipuler dans une zone de la ligne et pour avoir l’assurance qu’aucun accident électrique ne se produise sur des personnes, il faut procéder au déverrouillage du verrou.
Actionner le bouton (a1) sans le relâcher, tourner la clé à 90 º dans le sens (A). Dans cette position, nous avons actionné les micros (b1-b2) et coupé la ligne où vont être réalisées les manœuvres, relâché le bouton et extrait la clé (d). Cette dernière doit être gardée en dehors de l’équipement électrique (par exemple, pour la personne qui réalise la manœuvre). À la position de déverrouillage, la lampe est éteinte. Elle s’allume au verrouillage.
Pour verrouiller à nouveau, introduire la clé et tourner à 90 º dans le sens (B).

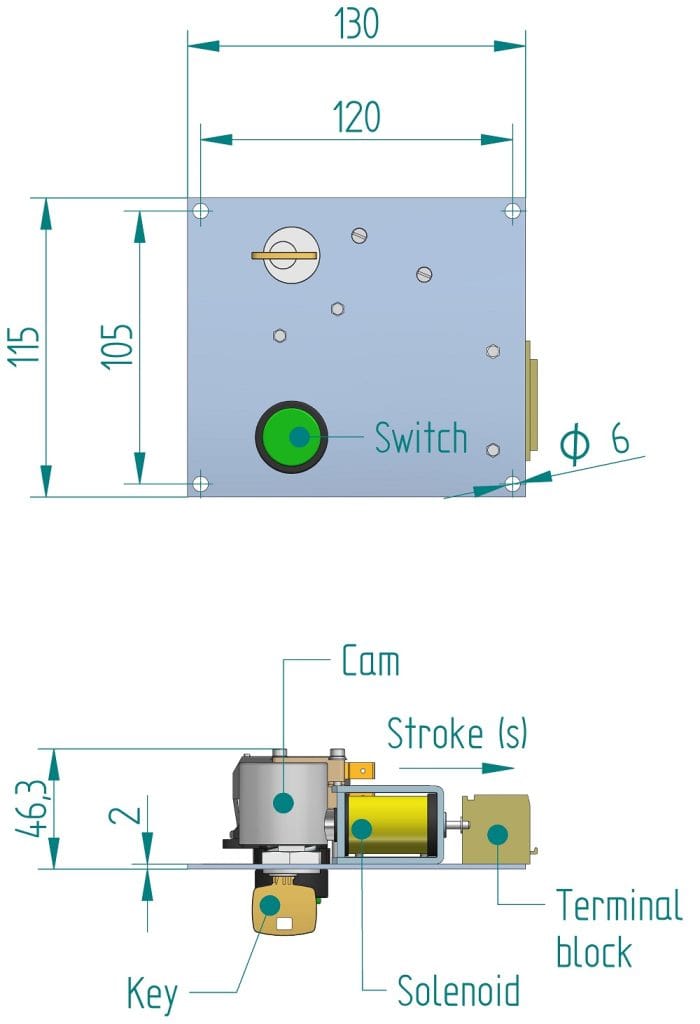

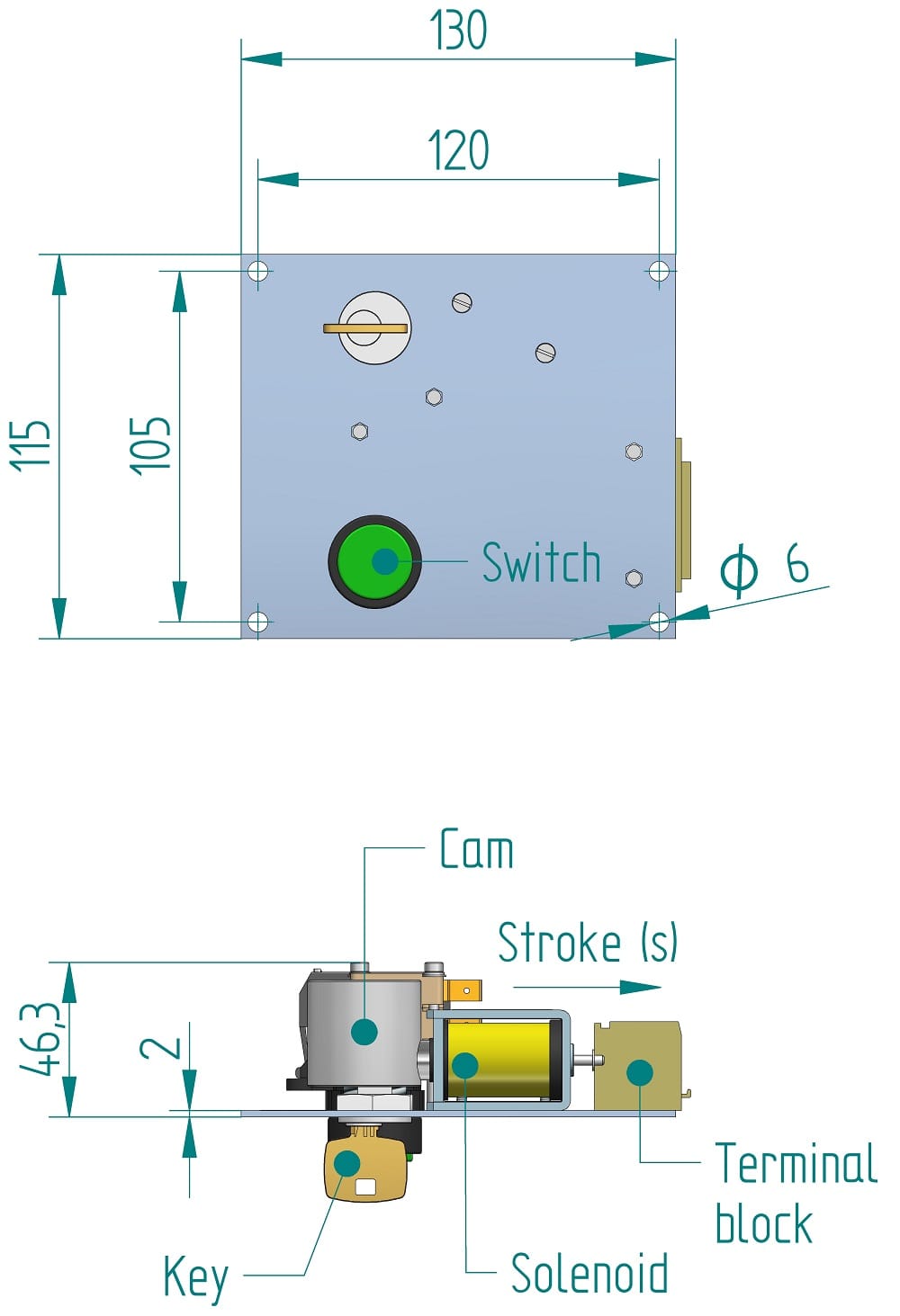

Plan :
